<项目> 自制的ST-LINK_V2(带虚拟串口)

前言

这是一个自己做的一个st-link(带一个虚拟串口)，体积绝对让人惊喜（16mm x 45mm）。

Drawn By:67373UPUP

硬件部分

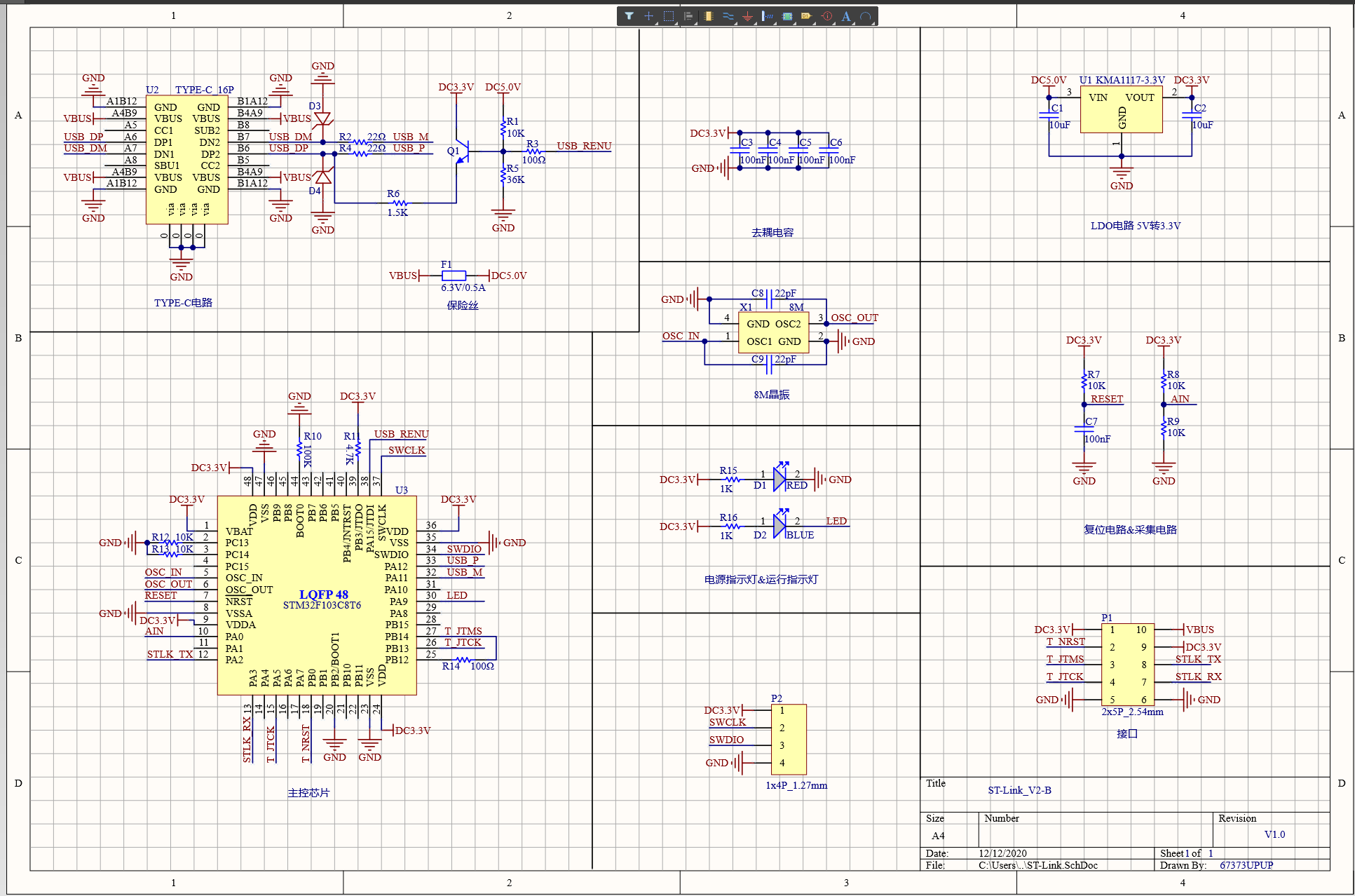

1.1 原理图

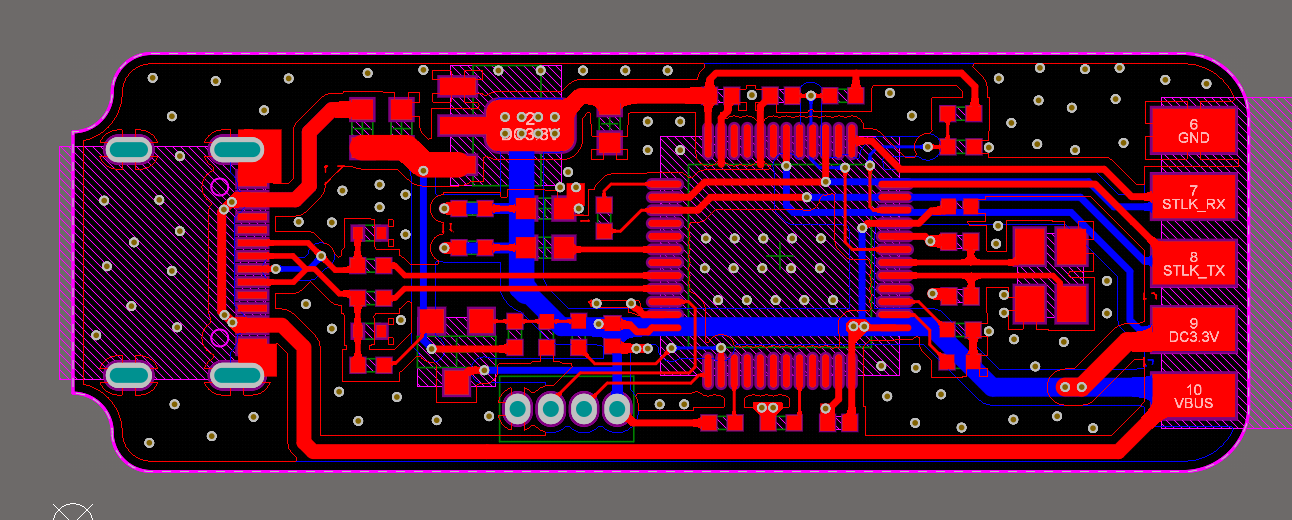

1.2 PCB

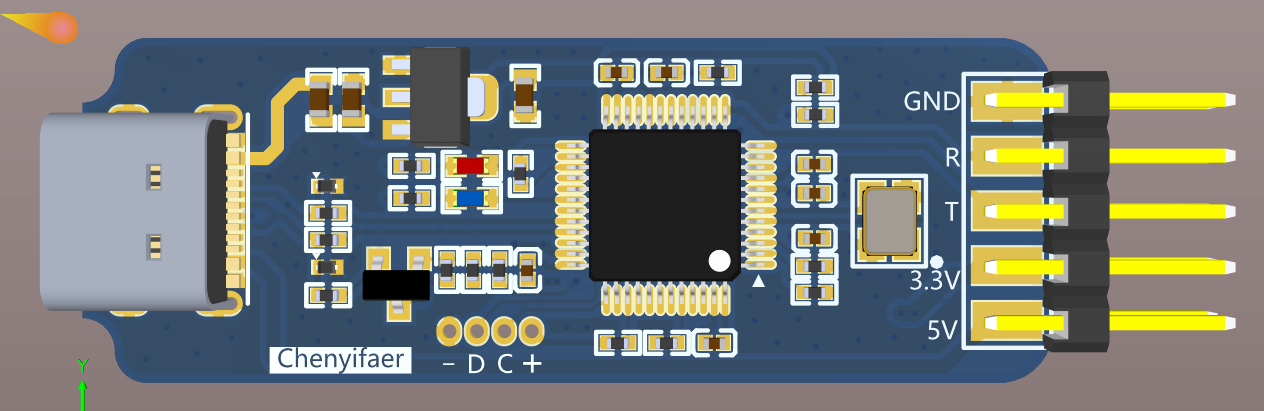

1.3 3D效果图

刷固件流程

2.1 准备工作

首先准备两个软件。
1：STM32 ST-LINK Utility v4.3.0 （这个软件是用来给新的ST-LINK刷固件的） 注意 STM32 ST-LINK Utility的版本要选择4.3以下的。
2：ST-LinkUpgrade（这个软件是用来给新的ST-LINK升级固件的）

2.2 下载固件

1.用一个已有的ST-link连接到本ST-link的下载口。
2.先整体擦除整片flash，然后再下载固件。固件为STLINKV2.J31M21.bin

2.3 降级固件

完成上一步后通过type-c线将ST-link连接到电脑上，打开st-linkv2_upgrade文件夹里的ST-LinkUpgrade.exe程序，将本ST-link的版本降为V2.J24.M11。（因为发现不降级不能用）

注意事项

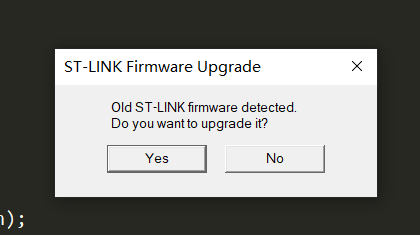

当使用本st-link给其他板子下载程序的时候发现keil提示更新，如下图。

当你点击Yes后发现会跳转到下图的界面。

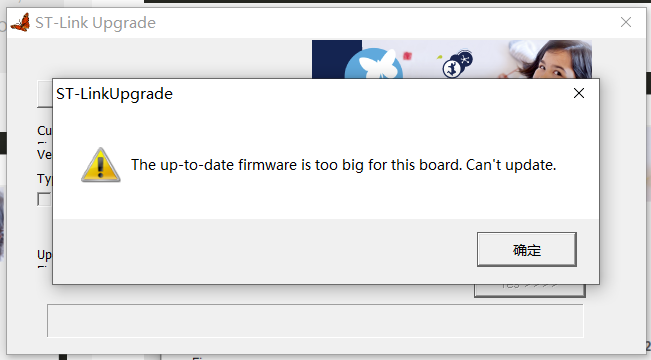

然后当你单击Yes>>>>后发现会弹出固件太大的错误，无法升级。如下图

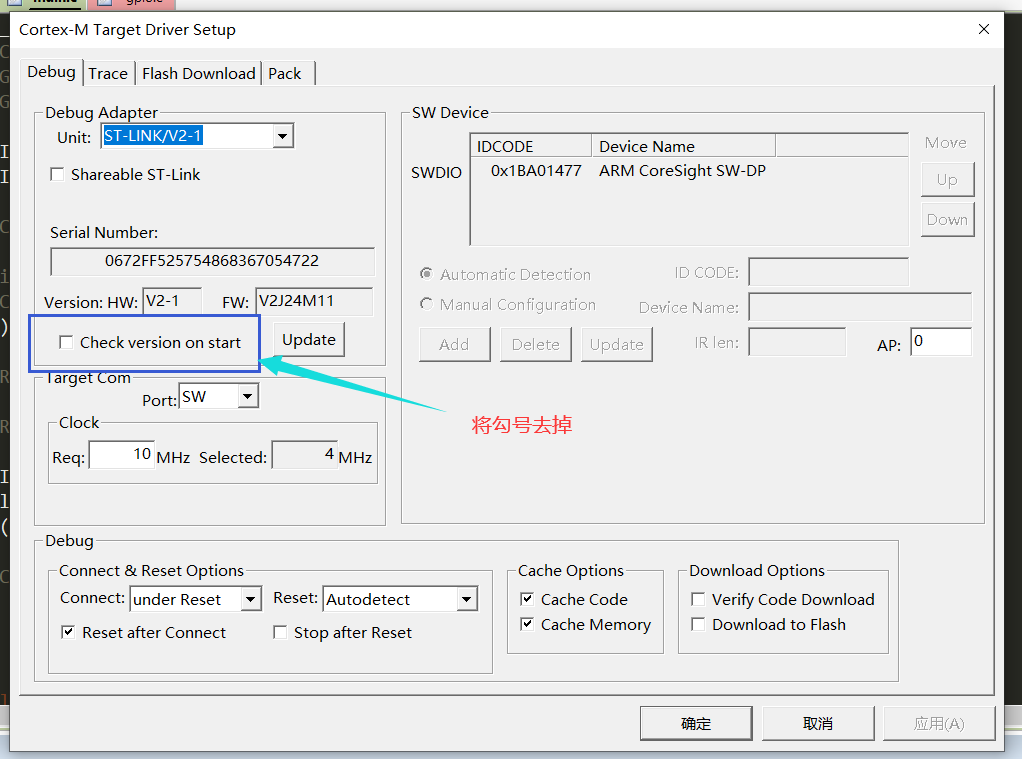

解决方案1：将keil里面的下载程序检查版本的功能给关掉。如下图所示。

解决方案2：根据提示说固件太大不能升级导致，那么我们将主控由STM32f103C8T6换成容量更大的STM32f103CBT6。（该方法未亲自验证，因此无法100%保证正确性）
因此如果是STM32CBT6可以直接跳过2.3 降级固件这一步骤，直接用keil下载程序，通过自动弹出更新提示更新到最新版本。

参考资料

工程资料 : https://gitee.com/linggan17/st-link_-v2.git
