Stduino IDE stm32 最小系统 小蓝板 驱动LCD1602

1602液晶显示器（1602 Liquid Crystal Display，此后简称1602 LCD）是一种常见的字符液晶显示器，因其能显示两排字符（每排16个字符）而得名。通常我们使用的1602 LCD中集成了字库芯片，通过LiquidCrystal类库提供的API，我们可以很方便的使用1602LCD显示英文字母与一些符号。

Stduino IDE上自行搜索安装一下LiquidCrystal 库即可使用

硬件准备：
小蓝板;杜邦线；面包版；LCD1602（这里我购买的是1602A QAPSS 3.3V 液晶屏）

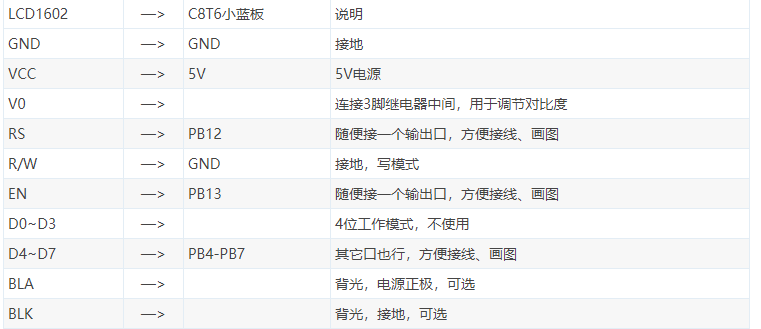

电路连接：

代码

#include <LiquidCrystal.h>

const int rs = PB12, en = PB13, d4 = PB4, d5 = PB5, d6 = PB6, d7 = PB7;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

void setup() {
// 设定列数与行数
lcd.begin(16, 2);
// 注意在这里输入显示内容（不支持中文）

lcd.print("Hello,Stduino!");
}

void loop() {
// Turn off the display:
lcd.noDisplay();
delay(1500);
// Turn on the display:
lcd.display();
delay(1500);
}

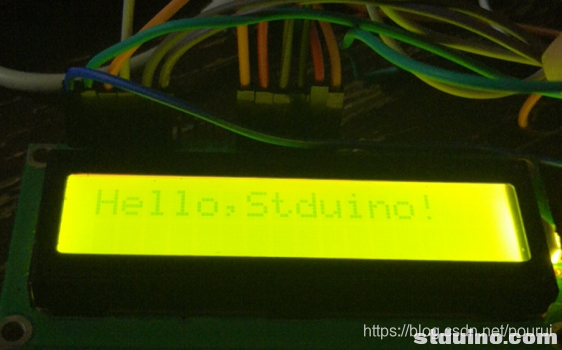

显示效果
